Fotogalerie: Rankhilfe Seilsystem Sonderschraube M6x190 mm (Edelstahl) für nicht tragendes Mauerwerk/Wärmedämmung

Die Sonderschraube - 190 mm Gesamtlänge - erlaubt die Anbringung einer Rankhilfe auch auf nicht tragenden Wänden mit Wärmedämmung

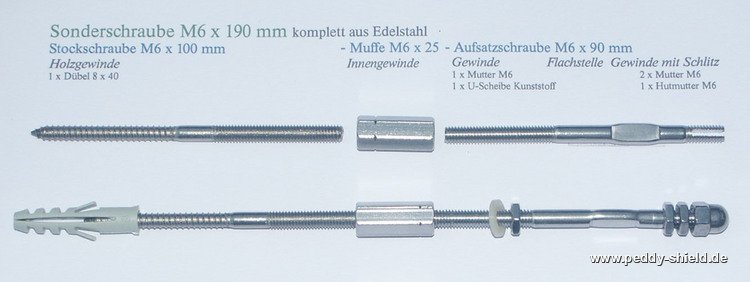

Zusammen gesetzt aus:
1.Stockschraube M6x100 mm - mit Holzgewinde und M6 Maschinengewinde zur Verbindung mit der Muffe

2. Muffe M6x25 mm mit Innengewinde verbindet die Stockschraube mit der Aufsatzschraube

3. Aufsatzschraube M6x90 mm mit M6 Maschinengewinde - im Kopfteil geschlitzt zur Aufnahme des Edlestahlseiles

im unteren Teil mit einer Flachmutter und Unterlegscheibe aus Kunststoff, um die Bohrung abzudecken (optisch und als evtl. Kältebrücke)

im oberen Teil mit 2x Flachmutter zum Klemmen des Edelstahleiles und Hutmutter (klemmt ein Seil und vermeidet Verletzungen)
